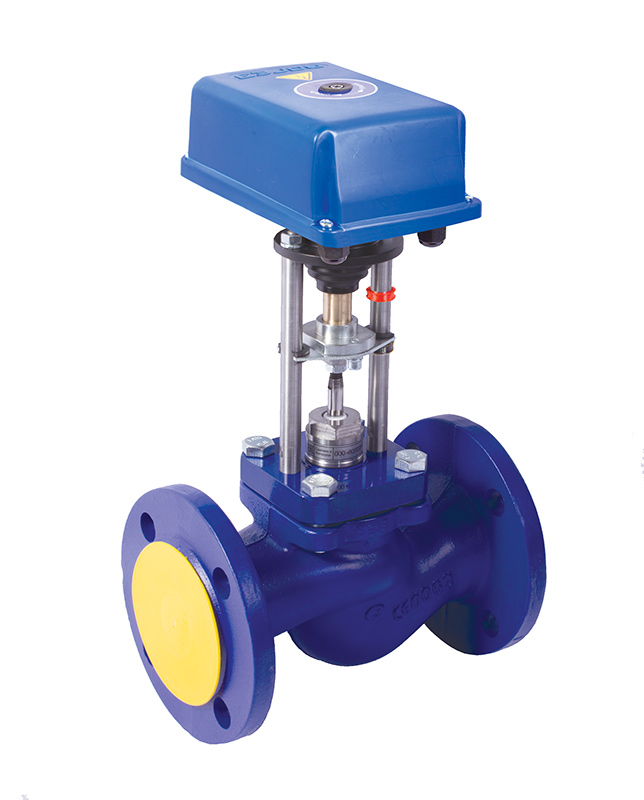

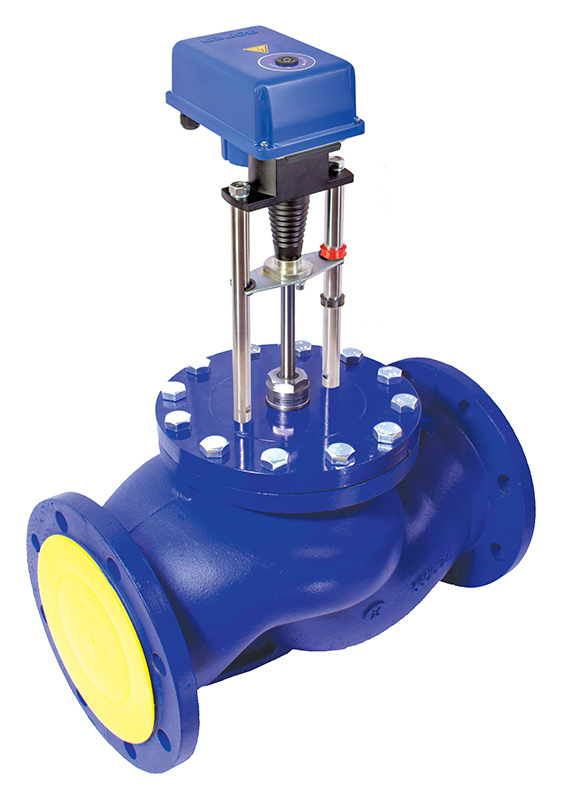

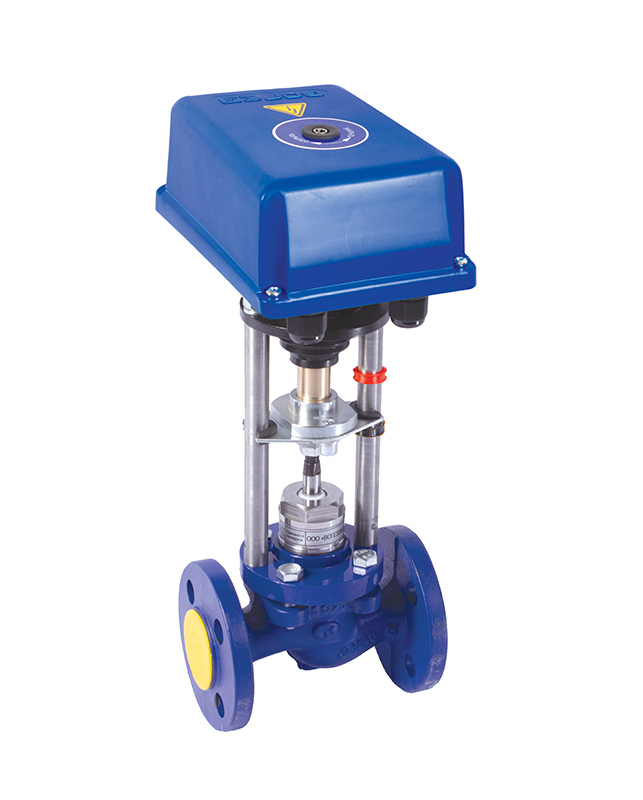

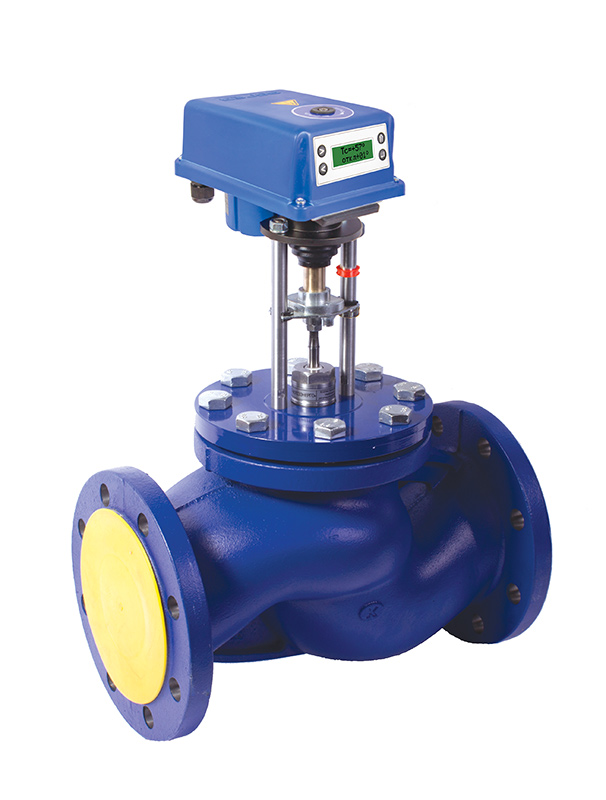

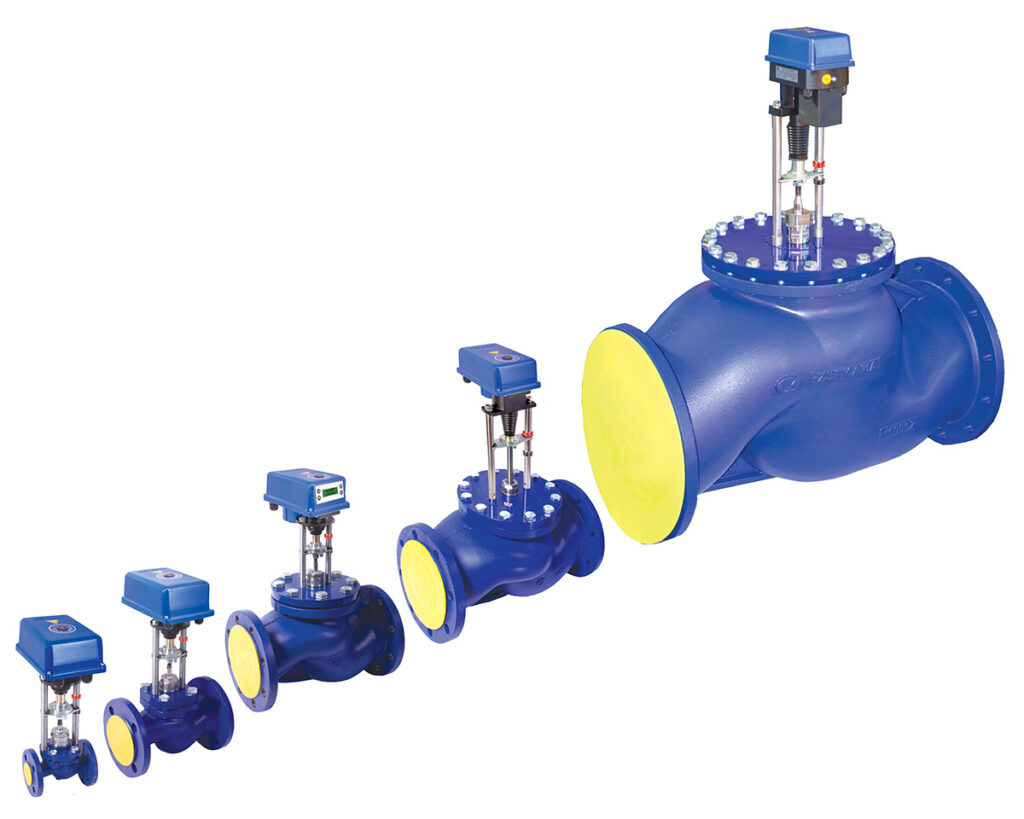

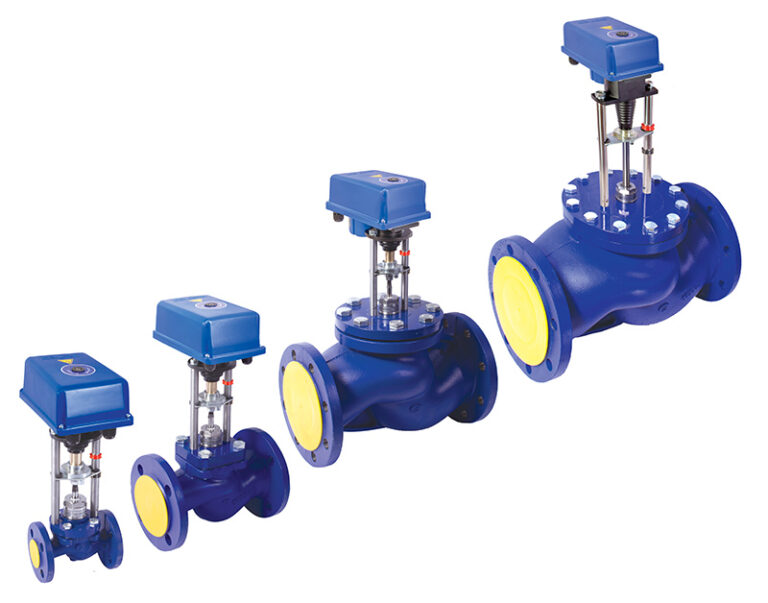

Клапаны регулирующие проходные седельные ВКСР (чугун)

Клапаны регулирующие проходные седельные ВКСР (чугун)

Назначение: для регулирования расхода рабочих сред, протекающих по трубопроводам.
Материал корпуса: серый чугун СЧ (JL1040).
Номинальный диаметр (DN): 15 — 300 мм.
Номинальное давление (PN): 1,6 МПа.
Температура рабочей среды: от 1 °С — 150 °С.
Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %.
Присоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B.
Тип управления: электропривод (ЭИМ) ВЭП.

Двухходовые регулирующие клапаны устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.

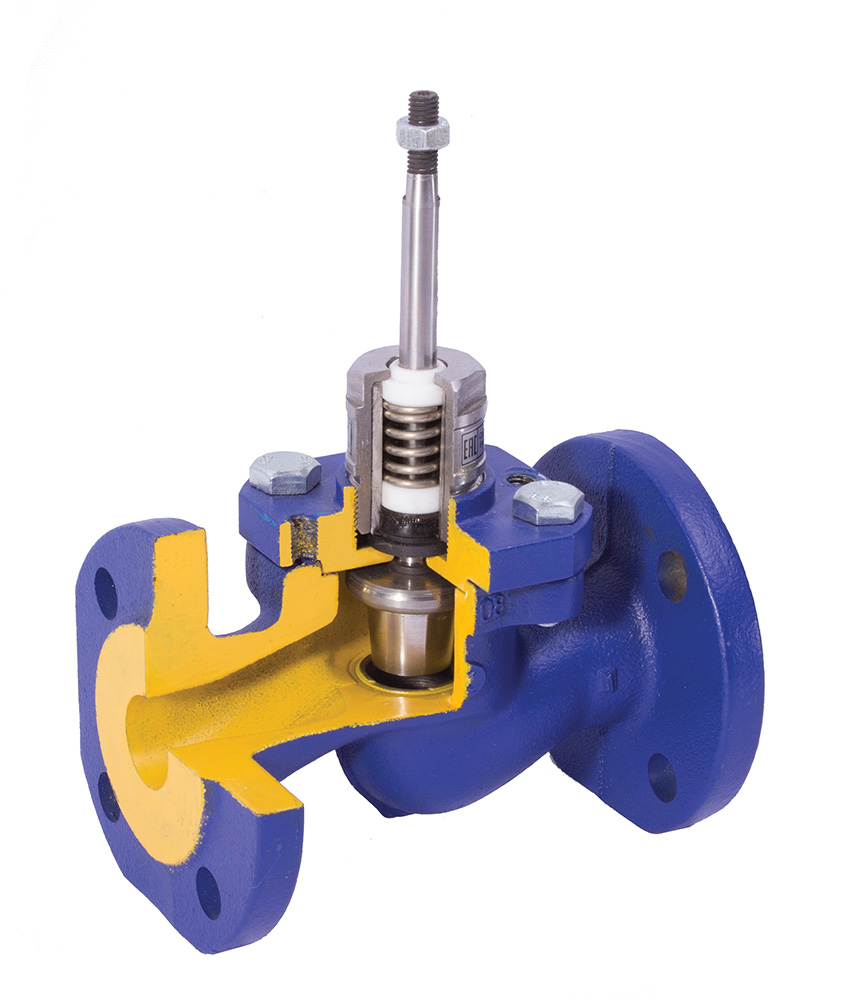

Материалы деталей седельного регулирующего клапана ВКСР:

Деталь:	Материалы:
Корпус	серый чугун СЧ (JL1040)
Крышка корпуса	сталь 40Х (DN15-50)сталь 40Х13 (DN65-150)сталь 20, сталь 20Х13 (DN200-300)
Седло, тарелка (поршень), плунжер, шток	сталь 40Х13
Уплотнение штока	EPDM
Направляющие штока	PTFE
Уплотнение в затворе	EPDM или PTFE (DN15, Kvу 0,63-4,0; DN20-50)PTFE (DN65-300)«металл по металлу» (DN15, Kvу 0,25-0,4
Драгоценные металлы	не содержит

Клапан запорно-регулирующий односедельный комплектуется электрическими исполнительными механизмами (ЭИМ) ВЭП:

с управляющим сигналом ~220 В, 50 Гц или 24В постоянного или переменного тока (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
с трехпозиционным управлением,~220 В, 50 Гц, с датчиком положения с токовым сигналом 4-20 мА;
с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
с универсальным управлением (аналоговым и трехпозиционным (беспотенциальный контакт или открытый коллектор)), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
с встроенным контроллером (интеллектуальный электропривод);
с функцией безопасности (при попадании питающего напряжения электропривод устанавливает шток клапана в заданное положение «открыт» или «закрыт»);
с встроенным контроллером с резервным источником питания (встроенный источник резервного питания позволяет продолжить процесс регулирования или установить шток клапана в заданное положение («открыт» или «закрыт») при пропадании сетевого питания).

Требования по ЭИМ: условия окружающей среды для ЭИМ обеспечить в соответствии с требованиями эксплуатационной документации на ЭИМ.

Подобрать двухходовой cедельный регулирующий клапан Вы можете с помощью программы подбора оборудования, размещенной на нашем сайте. По согласованию с заказчиком возможна установка ЭИМ других марок и производителей.

Чтобы получить консультацию или купить клапан регулирующий проходной седельный с электроприводом в Беларуси, России и Казахстане обращайтесь по телефонам: +375 (17) 27-27-111, 8 (495) 363-56-50, 8 (727) 328-74-99

Технические характеристики седельного регулирующего клапана ВКСР

Наименование параметров		Значение параметров
Номинальный диаметр DN, мм		15*	15	20	25	32	40	50	65	80	100	125	150	200	250	300
Номинальное давление PN, МПа		1,6													1,6
Условная пропускная способность Кvy, м³/ч**		0,25 0,4	0,63 1 1,6 2,5 4	1,6 2,5 4 6,3	2,5 4 6,3 10	6,3 10 16	10 16 25	10 16 25 32 40	25 40 63	40 63 100	63 100 125 160	100 125 160 200 250	100 160 200 250 300	250 300 360 450 630	400 630 800 1000	1000 1250 1600
Пропускная характеристика		линейная
Условный ход штока, мм		10	14	14	20	20	20	20	20	20	20	40	40	50	80	80
Разгружен по давлению		Нет							Да
Относительная протечка, % от Kvy, не более		0,01
Максимальный перепад давления на клапане, закрываемый ЭИМ, МПа***	ВЭП-ХХХ-700	1,6	1,6	1,0	0,7
	ВЭП-ХХХ-1600			1,6	1,6	1,0	0,6	0,4	1,0	0,7
	ВЭП-ХХХ-2700(3000)					1,6	1,4	1,0	1,3	1,0	0,7	0,4	0,3
	ВЭП-ХХХ-4000						1,6	1,3	1,6	1,4	1,0	0,8	0,6	0,5	0,4	0,3
	ВЭП-ХХХ-7000									1,6	1,6	1,4	1,0	0,8	0,7	0,6
	ВЭП-ХХХ-10000											1,6	1,4	1,2	1,0	0,8
Окружающая среда		воздух с температурой от 1 °С до 50 °С, относительной влажностью до 80 % (климатическое исполнение УХЛ 4 по ГОСТ 15150)
Строительная длина L, мм		130	130	150	160	180	200	230	290	310	350	400	480	600	730	850
Высота с ЭИМ ВЭП H, мм, не более		340	340	345	350	375	395	410	460	470	520	720	740	770	990	1080
Масса с ЭИМ ВЭП, кг, не более		6	6	6	7	9	11	14	23	28	41	65	85	145	210	290

* Специальная конструкция узла регулирования (седло-плунжер) обеспечивает минимальный расход не более 0,005 м³/ч.** По требованию заказчика выпускаются изделия с другими значениями Kvy.*** Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на клапане принимать не более 0,2 МПа.

Важно!
При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций.В таблице указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом (ЭИМ).Максимальные перепады давления для базовых исполнений клапанов с ЭИМ выделены.

Пример обозначения при заказе седельного проходного регулирующего клапана:

Клапан регулирующий проходной седельный ВКСР DN25 Kvy10 c ЭИМ ВЭП (наименование ВЭП)
Клапан регулирующий проходной седельный ВКСР с номинальным диаметром DN25, номинальным давлением PN1,6 МПа, условной пропускной способностью Kvy 10 м³/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса — серый чугун, типом присоединения к трубопроводу — фланцевым (ГОСТ 33259, исполнении В) с ЭИМ ВЭП.

Монтажные положения седельного регулирующего клапана ВКСР:

Монтажные положения седельного регулирующего клапана ВКСР (чугун)
