Клапаны регулирующие трехходовые муфтовые ВКТР DN15-DN50 (латунь)
Назначение: для регулирования расхода, смешивания или разделения рабочих сред, протекающих по трубопроводам.
Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %.
Температура рабочей среды: от 1 °С до 130 °С.
Присоединение к трубопроводу: муфтовое.
Трехходовые регулирующие клапаны устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.
Материалы деталей регулирующих трехходовых муфтовых латунных клапанов ВКТР DN15-DN50
| Корпус | латунь | |
| Шток | нержавеющая сталь | |
| Плунжер | латунь | |
| Уплотнение штока | EPDM | |
| Направляющие штока | PTFE | |
| Уплотнение в затворе | «металл по металлу» | |
| Драгоценные металлы | не содержит | |
Регулирующие муфтовые трехходовые латунные клапаны ВКТР DN15-DN50 комплектуются электрическими исполнительными механизмами (ЭИМ) ВЭП:
- с управляющим сигналом ~220 В, 50 Гц; (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
- с управляющим сигналом 24 В постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями;
- с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
- с встроенным контроллером (интеллектуальный электропривод);
- с функцией безопасности (самовозврат в задаваемое положение);
- с резервным источником питания;
- с универсальным управлением (аналоговым и трехпозиционным), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
- со степенью защиты IP54 или IP65.
ЭИМ оснащены ручным дублером.
Подобрать трехходовой регулирующий клапан Вы можете с помощью программы подбора оборудования, размещенной на нашем сайте. По согласованию с заказчиком возможна установка ЭИМ других марок и производителей.
Технические характеристики клапанов регулирующих муфтовых латунных ВКТР DN15-DN50 (ду 15 — ду 50)
| Наименование параметров | Значение параметров | ||||||
|
Номинальный диаметр DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
|
Присоединение |
G½ |
G¾ |
G1 |
G1¼ |
G1½ |
G2 |
|
|
Номинальное давление PN, МПа |
1,6 |
||||||
|
Условная пропуская способность Kvy, м3/ч |
2,5 |
2,5 |
5 |
10 |
16 |
25 |
|
|
Условный ход штока, мм |
13 |
18 |
18 |
18 |
18 |
18 |
|
|
Относительная протечка, % от Kvy, не более |
0,1 |
||||||
|
Максимальный перепаддавления на клапане, закрываемый ЭИМ, МПа * |
|||||||
|
ВЭП-ХХХ-700 |
1,6 |
1,0 |
0,7 |
0,5 |
|||
|
ВЭП-ХХХ-1600 |
1,6 |
1,6 |
1,0 |
0,6 |
0,4 |
||
|
ВЭП-ХХХ- 2700 |
1,6 |
1,4 |
1,0 |
||||
|

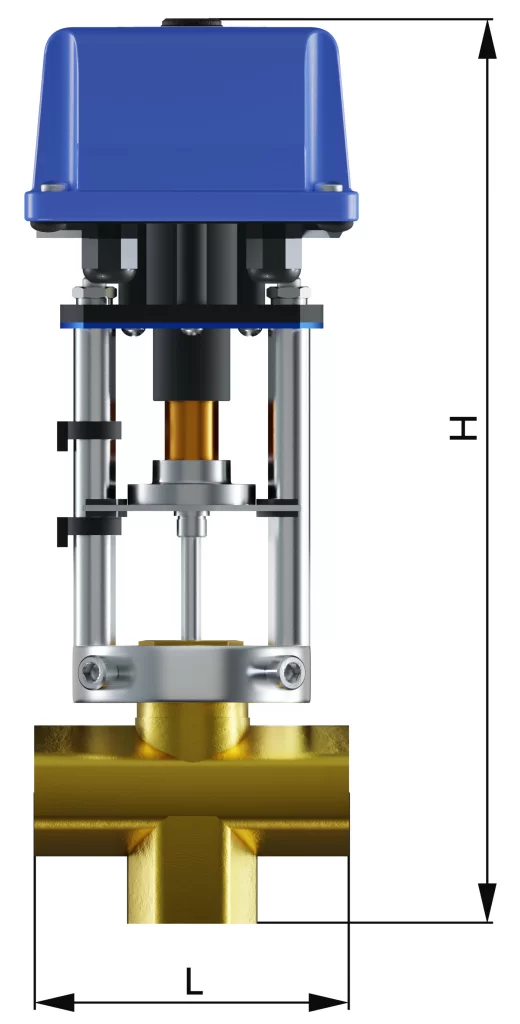

Строительная длина, L, мм |
59 |
62 |
80 |
90 |
110 |
122 |
|
|
Высота с ЭИМ ВЭП, мм, не более |
290 |
290 |
300 |
305 |
310 |
320 |
|
|
Высота до проточной части H кг, не более |
44 |
44 |
48 |
53 |
56 |
63 |
|
|
Масса с ЭИМ ВЭП, кг, не более |
2,8 |
2,8 |
3,0 |
3,5 |
4,0 |
4,5 |
|
* Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на клапане принимать не более 0,2 МПа. При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций. В таблице указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом (ЭИМ). Максимальные перепады давления для базовых исполнений клапанов с ЭИМ выделены.
Окружающая среда: воздух с температурой от 1 °С до 50 °С, относительной влажностью до 80 % (климатическое исполнение УХЛ 4 по ГОСТ 15150).
Условия окружающей среды для ЭИМ обеспечить в соответствии с требованиями эксплуатационной документации на ЭИМ.
Присоединение к трубопроводу: муфтовое.
