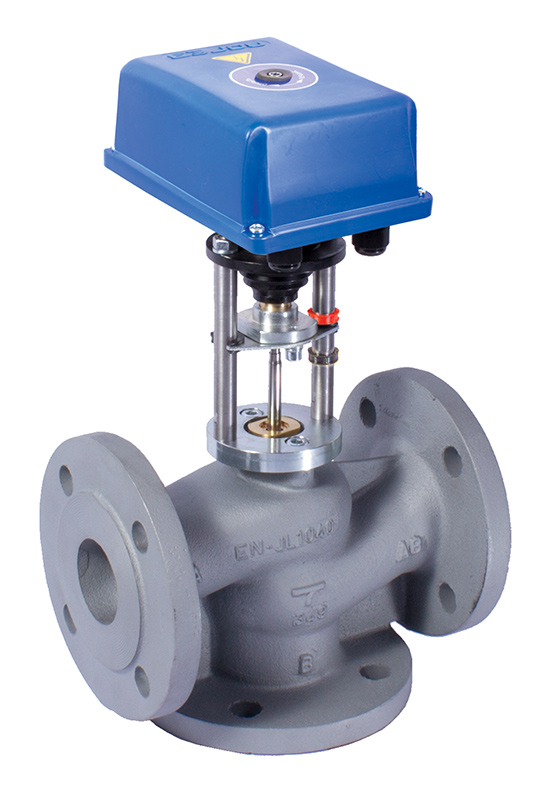

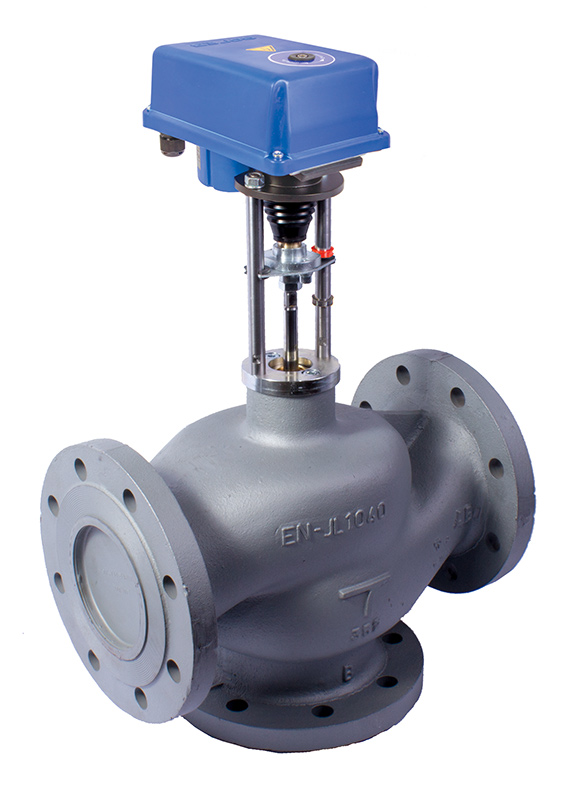

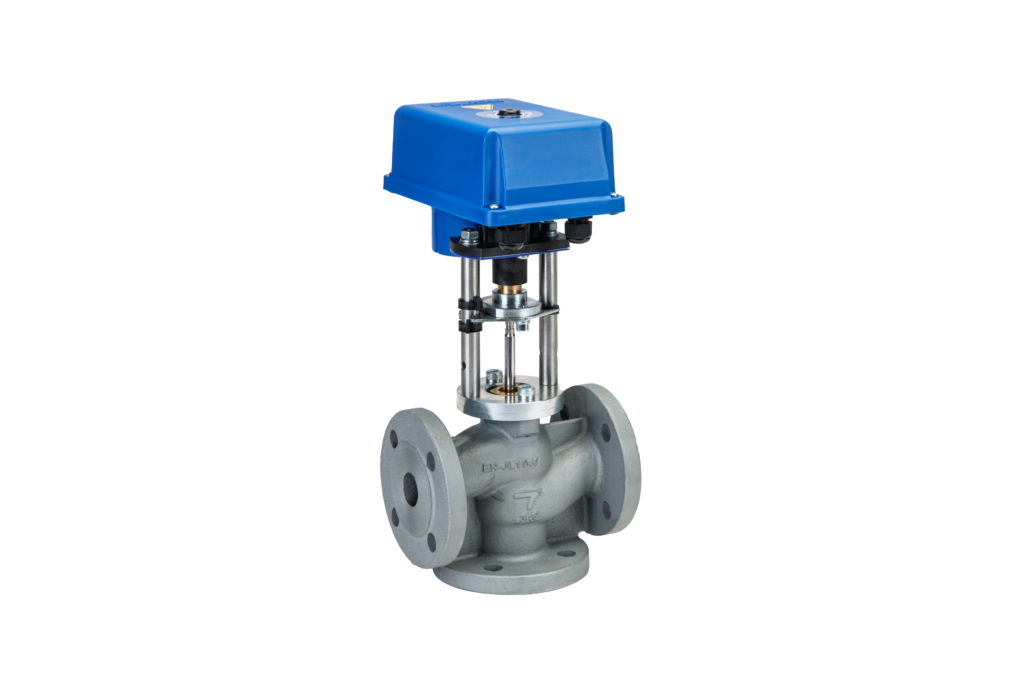

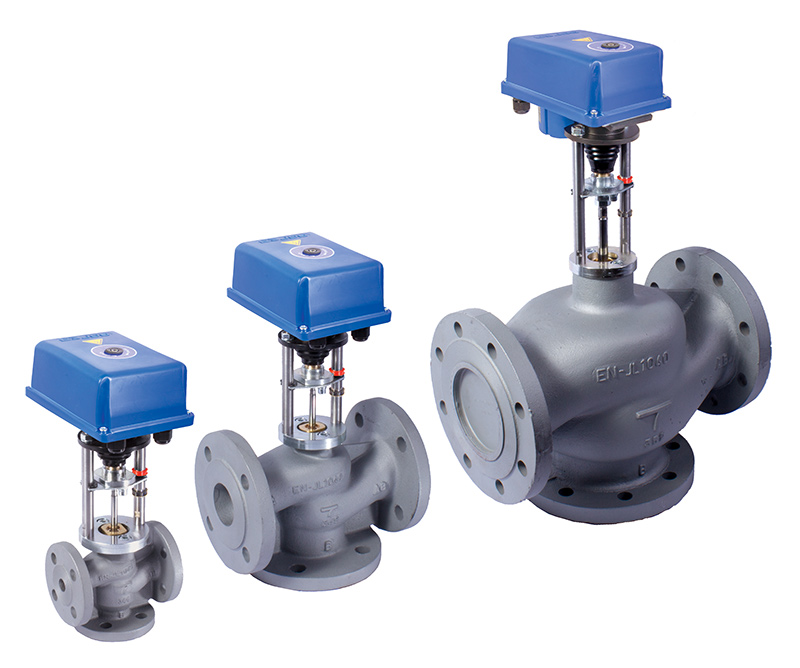

Клапаны регулирующие трехходовые ВКТР (чугун)

Назначение: для регулирования расхода, смешивания или разделения рабочих сред, протекающих по трубопроводам.
Материал корпуса: серый чугун СЧ (JL1040) — DN15-50; ковкий чугун КЧ (EN-JS1025 или EN-JS1049) – DN65 — 300; высокопрочный чугун ВЧ (GGG40) — DN65 – 250.
Номинальный диаметр (DN): 15 – 300 мм.
Номинальное давление (PN): 1,6 МПа.
Температура рабочей среды: 1 °С — 150 °С.
Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %.
Присоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B.
Тип управления: электропривод (ЭИМ) ВЭП.

Опросный лист

Подробнее

Трехходовые регулирующие клапаны с электроприводом устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.

Материалы деталей регулирующего трехходового чугунного клапана с электроприводом ВКТР

Деталь:	Материал:
Корпус	серый чугун СЧ (DN15-50); высокопрочный чугун ВЧ (DN65-250); ковкий чугун КЧ (DN65-300).
Шток	сталь 40Х13
Плунжер	латунь; сталь 40Х13.
Уплотнение штока	EPDM
Направляющие штока	PTFE
Уплотнение в затворе	«металл по металлу»
Драгоценные металлы	не содержит

Регулирующие клапаны комплектуются электрическими исполнительными механизмами (ЭИМ) ВЭП:

с управляющим сигналом ~220 В, 50 Гц или 24В постоянного или переменного тока (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
с трехпозиционным управлением,~220 В, 50 Гц, с датчиком положения с токовым сигналом 4-20 мА;
с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
с универсальным управлением (аналоговым и трехпозиционным (беспотенциальный контакт или открытый коллектор)), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
с встроенным контроллером (интеллектуальный электропривод);
с функцией безопасности (при попадании питающего напряжения электропривод устанавливает шток клапана в заданное положение «открыт» или «закрыт»);
со встроенным контроллером с резервным источником питания (встроенный источник резервного питания позволяет продолжить процесс регулирования или установить шток клапана в заданное положение («открыт» или «закрыт») при пропадании сетевого питания.

Требования по ЭИМ: условия окружающей среды для ЭИМ обеспечить в соответствии с требованиями эксплуатационной документации на ЭИМ.

Подобрать трехходовой регулирующий клапан Вы можете с помощью программы подбора оборудования, размещенной на нашем сайте. По согласованию с заказчиком возможна установка ЭИМ других марок и производителей.

Чтобы получить консультацию или купить клапан регулирующий трехходовой с электроприводом в Беларуси, России и Казахстане обращайтесь по телефонам: +375 (17) 27-27-111, 8 (495) 363-56-50, 8 (727) 328-74-99

Технические характеристики трехходового регулирующего чугунного клапана ВКТР с электроприводом

Наименование параметров		Значение параметров
Номинальный диаметр DN, мм		15	20	25	32	40	50	65	80	100	125	150	200	250	300
Номинальное давление PN, МПа *		1,6
Условная пропускная способность Кvy, м³/ч**		0,63 1,25 1,6 2,5 4	5 6,3	8 10	12,5 16	20 25	32 40	50 63	80 100	100 125 160	200 250	300 400	450	630	1000
Пропускная характеристика		А-АВ — равнопроцентная; В-АВ — линейная
Условный ход штока, мм		14	14	14	14	14	14	20	20	20	40	40	40	40	40
Относительная протечка, % от Kvy, не более		0,1
Максимальный перепад давления на клапане, закрываемый ЭИМ, МПа **	ВЭП-ХХХ-700	1,6	1,0	0,7
	ВЭП-ХХХ-1600		1,6	1,6	1,0	0,6	0,4
	ВЭП-ХХХ-2700				1,6	1,4	1,0	0,7	0,5	0,3
	ВЭП-ХХХ-4000					1,6	1,3	1,0	0,7	0,4	0,3	0,2
	ВЭП-ХХХ-10000												0,2	0,1	0,1
Строительная длина, L, мм		130	150	160	180	200	230	290	310	350	400	480	495	622	698
Высота с ЭИМ ВЭП, H, мм, не более		330	345	355	385	395	405	505	515	555	685	755	855	925	995
Высота, мм		65	70	75	95	100	100	145(КЧ) 120(ВЧ)	155(КЧ) 150(ВЧ)	166(КЧ) 133(ВЧ)	200(КЧ) 177(ВЧ)	240(КЧ) 219(ВЧ)	165(КЧ) 180(ВЧ)	203(КЧ) 230(ВЧ)	285(КЧ)
Масса с ЭИМ ВЭП, кг, не более		7	8	9	11	13	15	23	28	37	53	74	89	148	390

* Специальная конструкция узла регулирования (седло-плунжер) обеспечивает минимальный расход не более 0,005 м³/ч.
** По требованию заказчика выпускаются изделия с другими значениями Kvy.
*** Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на клапане принимать не более 0,2 МПа.

Важно!
При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций. В таблице технических характеристик указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом (ЭИМ). Максимальные перепады давления для базовых исполнений клапанов с ЭИМ выделены.

Пример обозначения при заказе седельного проходного регулирующего клапана:

Клапан регулирующий проходной седельный ВКСР DN25 Kvy10 c ЭИМ ВЭП (наименование ВЭП)
Клапан регулирующий проходной седельный ВКСР с номинальным диаметром DN25, номинальным давлением PN1,6 МПа, условной пропускной способностью Kvy 10 м³/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса — серый чугун, типом присоединения к трубопроводу — фланцевым (ГОСТ 33259, исполнении В) с ЭИМ ВЭП.

Монтажные положения регулирующего трехходового клапана ВКТР с электроприводом

Монтажные положения регулирующего клапана с электроприводом схема
