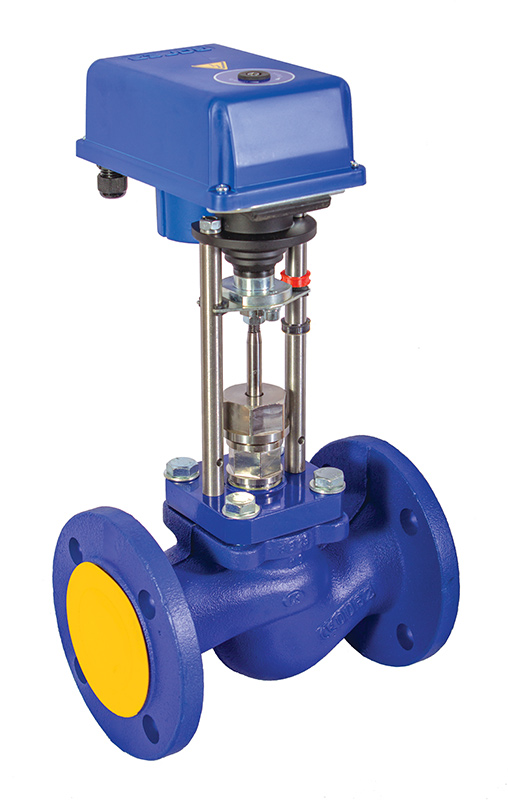

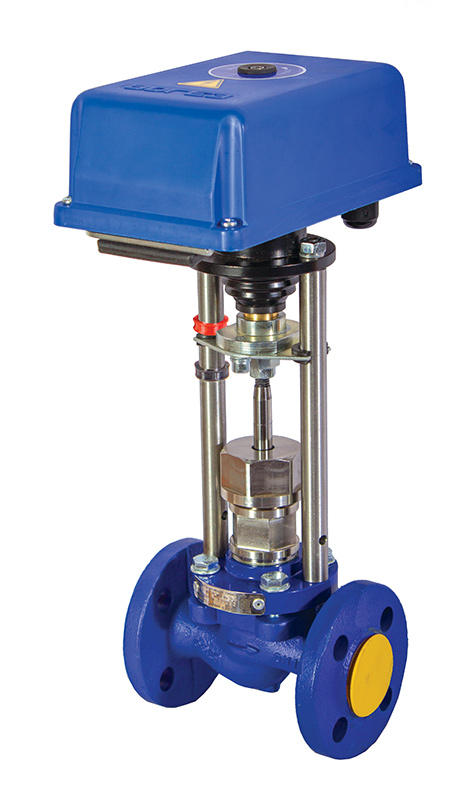

Клапаны регулирующие ВКРП для пара (сталь)

Назначение: для регулирования расхода рабочих сред, протекающих по трубопроводам.
Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей газы и жидкости, в том числе водяной пар, воздух, азот, вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %.
Температура рабочей среды:от 1 °С до 220 °С.

Двухходовые регулирующие клапаны устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.

Материалы деталей парового клапана регулирующего ВКРП из стали:

Деталь	Материал
Корпус	сталь 20Л (GS-C25)
Крышка корпуса	сталь 40Х
Седло, тарелка, плунжер, шток	сталь 40Х13
Уплотнение штока	PTFE
Направляющие штока	PTFE
Уплотнение в затворе	PTFE (DN20-DN50); «металл по металлу» (DN15);
Драгоценные металлы	не содержит

Регулирующие паровые клапаны ВКРП с корпусом из стали комплектуются электрическими исполнительными механизмами (ЭИМ) ВЭП:

с управляющим сигналом ~220 В, 50 Гц; (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
с управляющим сигналом 24 В постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями;
с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
со встроенным контроллером (интеллектуальный электропривод);
с функцией безопасности (самовозврат в задаваемое положение)
с резервным источником питания;
с универсальным управлением (аналоговым и трехпозиционным), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
со степенью защиты IP54 или IP65;
ЭИМ оснащены ручным дублером.

Подобрать двухходовой регулирующий клапан Вы можете с помощью программы подбора оборудования, размещенной на нашем сайте. По согласованию с заказчиком возможна установка ЭИМ других марок и производителей.

Технические характеристики регулирующего парового клапана ВКРП из стали

Паровой клапан ВКСР расчет

ВЭП-ХХХ-1600*

Наименование параметров		Значение параметров
Номинальный диаметр DN, мм		15	20	25	32	40	50
Номинальное давление PN, МПа **		1,6; 2,5				2,5
Условная пропуская способность Kvy, м³/ч		0,25 0,4	1,6 2,5 4	2,5 4 6,3	6,3 10	10 16 25	10 16 25 32 40
Пропускная характеристика		линейная
Условный ход штока, мм		10	14	20
Относительная протечка, % от Kvy,не более		0,1
Максимальный перепад давления, закрываемый ЭИМ, МПа *
	ВЭП-ХХХ-1600 *	1,6	1,6	1,6	1,0	0,6
	ВЭП-ХХХ-2700 (3000)*				1,6	1,4	1,0
	ВЭП-ХХХ-4000*					1,6	1,3
Строительная длина L, мм		130	150	160	180	200	230
Высота с ЭИМ ВЭП Н, мм, не более		370	375	380	405	425	440
Масса с ЭИМ ВЭП, кг, не более		6	6	7	9	11	14

* Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на клапане принимать не более 0,2 МПа. При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций. В таблице указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом (ЭИМ). Максимальные перепады давления для базовых исполнений клапанов с ЭИМ выделены в цветом.
** Для клапанов с номинальным давлением PN 1,6 МПа допускается использование корпусов из ковкого чугуна (КЧ) с PN 2,5 МПа. Номинальное давление PN клапана и материал корпуса указаны в разделе «Свидетельство о приемке» паспорта.
*** Специальная конструкция узла регулирования (седло-плунжер) обеспечивает минимальный расход не более 0,005 м³/ч. По требованию заказчика выпускаются изделия с другими значениями Kvy.

Клапаны DN 65 — 300 разгружены по давлению.

Пример обозначения при заказе парового регулирующего клапана:

Клапан регулирующий проходной ВКРП DN25 -PN1,6 -Kvy10 -(+1+220) -СТ20Л -03Д с ЭИМ (наименование ЭИМ).
Клапан регулирующий проходной ВКРП с номинальным диаметром DN25, номинальным давлением PN1,6 МПа, условной пропускной способностью
Kvy 10 м³/ч, температурой рабочей среды от 1 °С до 220 °С, материалом корпуса — сталь 20Л, типом присоединения к трубопроводу — фланцевым с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B) с ЭИМ ВЭП.
Клапан регулирующий проходной ВКРП DN25 -PN2,5 -Kvy10 -(+1+220) -СТ20Л -03Д с ЭИМ (наименование ЭИМ).
Клапан регулирующий проходной ВКРП с номинальным диаметром DN25, номинальным давлением PN2,5 МПа, условной пропускной способностью
Kvy 10 м³/ч, температурой рабочей среды от 1 °С до 220 °С, материалом корпуса — сталь 20Л, типом присоединения к трубопроводу — фланцевым с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B) с ЭИМ ВЭП.

Монтажные положения двухходового парового регулирующего стального клапана ВКРП

Монтажные положения парового клапана регулирующего
