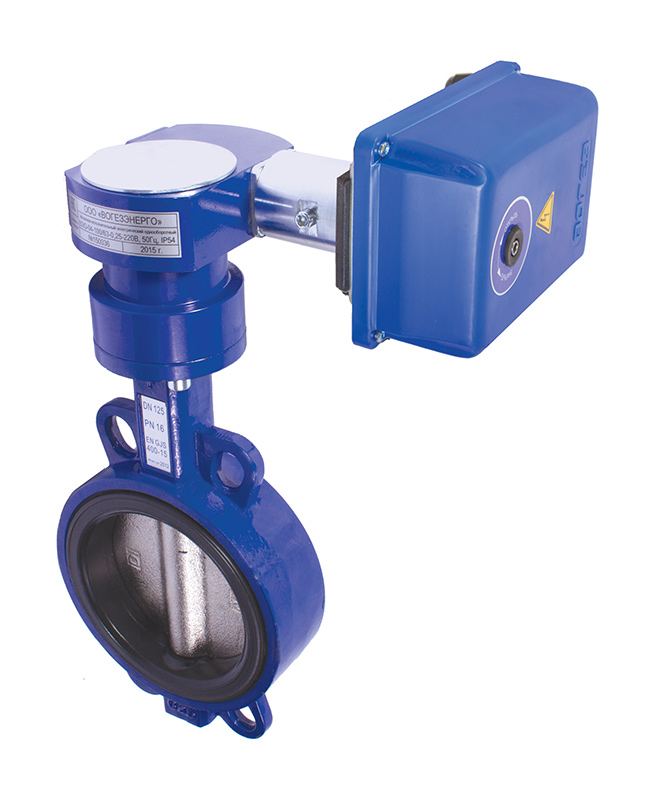

Дисковые затворы с электрическим приводом
Назначение: предназначены для дистанционного регулирования и перекрытия потока рабочих сред. Дисковые затворы с ЭИМ устанавливаются в индивидуальных тепловых пунктах (ИТП) жилых, производственных и административных зданий, центральных тепловых пунктах (ЦТП), котельных и других объектах, на которых производится, распределяется или потребляется тепловая энергия, а так же производится подготовка, распределение или потребление холодной или горячей воды.
Рабочие среды: негорючие, взрывобезопасные, нетоксичные жидкости, в том числе вода, водяные растворы этиленгликоля и пропиленгликоля с концентрацией до 50% при давлении не более 1,6 МПа и температурой не более 150°С.
Достоинством затворов являются малые габаритные размеры и вес, которые особенно явно проявляются на больших номинальных диаметрах.
Дисковый затвор с электроприводом предназначен для регулирования расхода рабочих сред, протекающих по трубопроводам.
Комплектуются электрическими исполнительными механизмами (ЭИМ) ВЭО:
- с управляющим сигналом ~220В, 50 Гц (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
- с управляющим сигналом ~24В (схема подключения: трехпроводная), с двумя концевыми выключателями;
- с аналоговым управляющим сигналом 0-10В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220В, 50 Гц или 24В постоянного или переменного тока;
ЭИМ оснащены ручным дублером.
Примеры обозначения при заказе дисковых затворов
- Дисковые затворы DN50 с ЭИМ ВЭО-15-80/63-0,25-220В, 50Гц-IP54
- Дисковые затворы DN150 с ЭИМ ВЭО-15-160/63-0,25-220В, 50Гц-IP54
- Дисковые затворы DN80 с ЭИМ ВЭО-35-80/63-0,25-24В-IP54
Затвор дисковый межфланцевый DN40-DN150
Электроприводы однооборотные с управляющим сигналом ~220 в, 50 гц или 24 в постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение)
| Обозначение |
ВЭО-15 |
||
| Номинальный крутящий момент, Hм | 80 | 160 | |
|
Потребляемая мощность, Вт |
24 |
||
| Номинально время полного хода, с.( задается переключателем) | 63 80 125 160 |
63 80 125 160 |
|
|
Номинально число оборотов |
0,25 | ||
|
Управление |
Трехпозиционное 220 В, 50 Гц или 24 В постоянного или переменного тока |
||
|
Защита двигателя от перегрузки |
Электронная |
||
|
Класс защиты от поражения электрическим током |
I | ||
|
Регулируемые переключатели положений «открыто» или «закрыто» (2 шт.) |
+ |
||
|
Режим работы по ГОСТ IEC 60034-1-2014 |
S1 — 25% ПВ |
||
|
Температура окружающей среды |
от -10°С до +50°С |
||
|
Степень защиты |
IP54 | ||
|
Применяемость |
Дисковые затворы |
Дисковые затворы |
|
Электроприводы однооборотные с универсальмым управлением (аналоговым и трехпозиционным), с питанием ~220 в, 50 гц или 24 в постоянного или переменного тока
|
Обозначение |
ВЭО-35 |
||
|
Номинальный крутящий момент, Hм |
80 | 160 | |
|
Напряжение питающей сети |
220 В, 50 Гц или 24 В постоянного или переменного тока |
||
|
Потребляемая мощность, Вт |
24 |
||
|
Номинально время полного хода, с.( задается переключателем) |
63 |
63 |
|
|
Номинально число оборотов |
0,25 |
||
|
Управление |
Аналоговое — 4 — 20 мА, 0-10 В; Трехпозиционное — беспотенциальный контакт или открытый коллектор |
||
|
Выходной сигнал |
4-20 мА |
||
|
Защита двигателя от перегрузки |
Электронная |
||
|
Класс защиты от поражения электрическим током |
I | ||
|
Режим работы по ГОСТ IEC 60034-1-2014 |
S1 — 25% ПВ |
||
|
Температура окружающей среды |
от -10°С до +50°С |
||
|
Степень защиты |
IP54 |
||
|
Применяемость |
Дисковые затворы |
Дисковые затворы
|
|
Спецификация материалов затворов дисковых с нержавеющим диском
| № | Описание | Материалы |
| 1 | Корпус | Серый чугун, ковкий чугун, углеродистая сталь, нержавеющая сталь |
| 2 | Манжета | NBR, EPDM, FPM, CSM, PTFE |
|
3 |
Шток | Нержавеющая сталь |
|
4 |
Диск | Ковкий чугун +Ni покрытие, нержавеющая сталь, бронза |
|
5 |
Штифт | Нержавеющая сталь |
|
6 |
Вкладыши | PTFE, бронза |
|
7 |
Упл.штока | NBR, EPDM, FPM, CSM, PTFE |
- Паспорт ВЭО-07-6,3/1,5-0,25-220В, 50Гц
- Паспорт ВЭО-15-80/63-0,25-24 В-IP65 затворы-dn40_dn100
- Паспорт ВЭО-15-80/63-0,25-220 В, 50 Гц-IP65 затворы-dn40_dn100
- Паспорт ВЭО-15-160/63-0,25-24 В-IP65 затворы-dn125_-dn150
- Паспорт ВЭО-15-160/63-0,25-220 В, 50 Гц – IP65 затворы-dn125_-dn150
- Паспорт ВЭО-15-320/63-0,25-220 В, 50 Гц – IP65 затворы-dn200
- Паспорт ВЭО-35-80/63-0,25-24 В-IP65 затворы-dn40_dn100
- Паспорт ВЭО-35-80/63-0,25-220 В, 50 Гц-IP65 затворы-dn40_dn100
- Паспорт ВЭО-35-160/63-0,25-24 В-IP65 затворы-dn125_-dn150
- Паспорт ВЭО-35-160/63-0,25-220 В, 50 Гц-IP65 затворы-dn125_-dn150
- Паспорт ВЭО-35-320/63-0,25-24 В-IP65 затворы-dn200
- Паспорт ВЭО-35-320/63-0,25-220 В, 50 Гц-IP65 затворы-dn200
