Теплообменник пластинчатый полуразборный ВТ
Назначение:
- для автоматического управления системами отопления, ГВС, подпитки и АВР насосов с целью оптимизации расходования тепловой энергии
- для использования в составе систем управления технологическими процессами
Контур регулирования: 1
Управление: электроприводами регулирующих клапанов с трехпозиционным управлением и насосами
Особенность:
- наличие в памяти микропроцессора набора типовых программ
- наличие двух портов RS-485 для подключения различных внешних устройств
- наличие сенсорного цветного дисплея
- интуитивно понятный пользовательский интерфейс для эксплуатационного персонала, с информацией о состоянии клапанов, работе насосов, показаниях датчиков температур, номере выбранной программы, аварийных состояниях
Преимущества разборного теплообменника ВТ
- производство под разные тепловые графики и нагрузки
- в зависимости от исходных данных (температуры рабочих сред, потери давления в теплообменниках, коэффициента запаса поверхности) возможно изготовление теплообменника с установленной тепловой нагрузкой до 5 Гкал/ч
- полный цикл собственного производства
- сроки изготовления: 5-10 рабочих дней

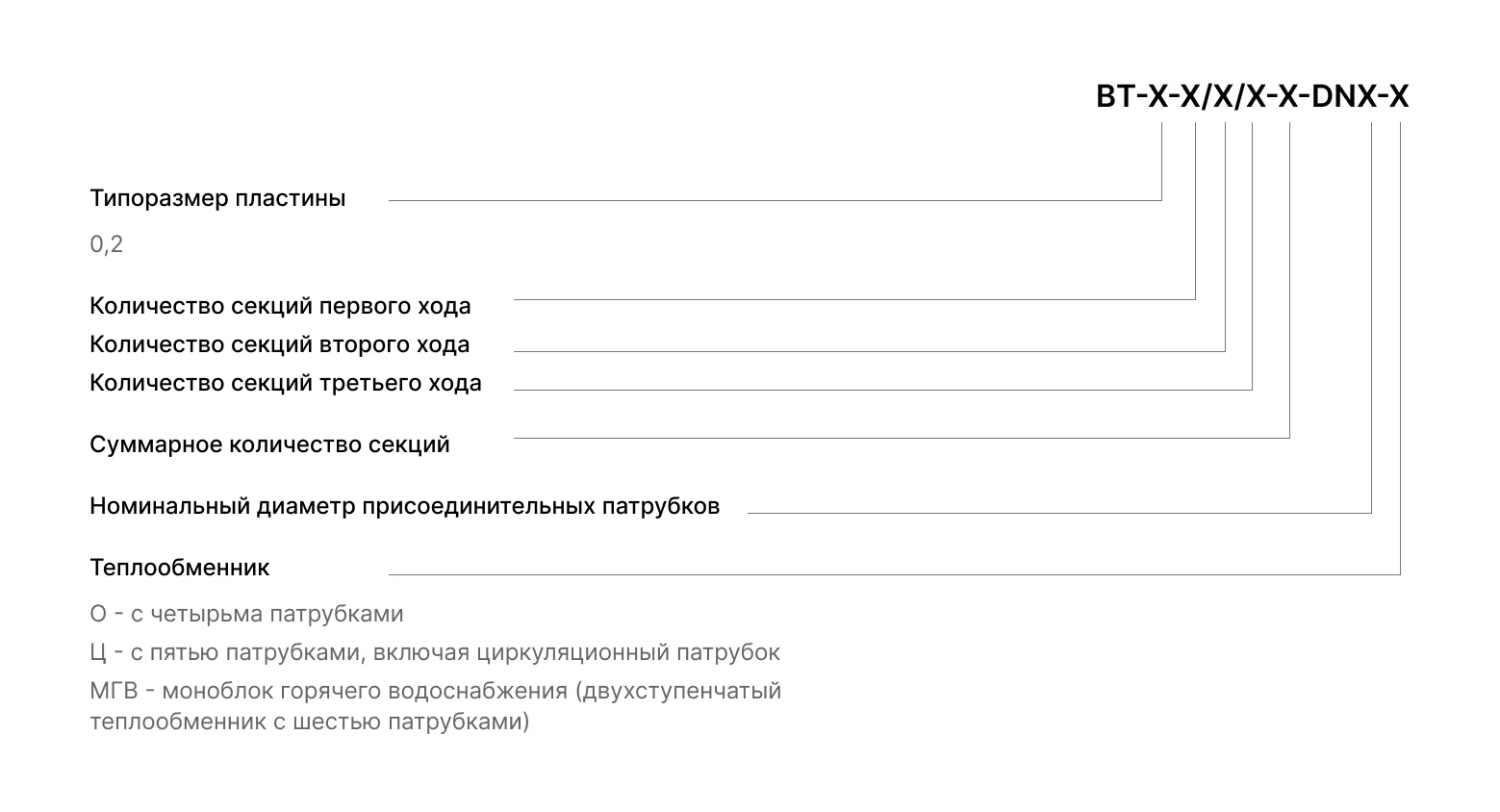

Пример обозначения при заказе
Теплообменник ВТ-0,2-10/9-19-DN50-Ц
Теплообменник ВТ с типоразмером пластин 0,2; с количеством секций первого хода 10 шт.; количеством секций второго хода 9 шт.; суммарное количество секций теплообменника 19 шт.; номинальный диаметр патрубков – 50 мм; теплообменник с циркуляционным (Ц) патрубком.
Характеристики разборных теплообменников в зависимости от типоразмеров пластин
| Параметры | Значения |
|---|---|
| Типоразмер пластины, мм | 0,2 |
| Толщина листа пластины, мм | 0,7 |
| Номинальный диаметр присоединения, мм | 50, 65, 80 |
| Межосевое расстояние между патрубками, мм | 182х772 |
| Максимальное количество секций, шт | 180 |
| Максимальная площадь, м2 | 72 |
| Номинальное давление PN, МПа | 1,6 |

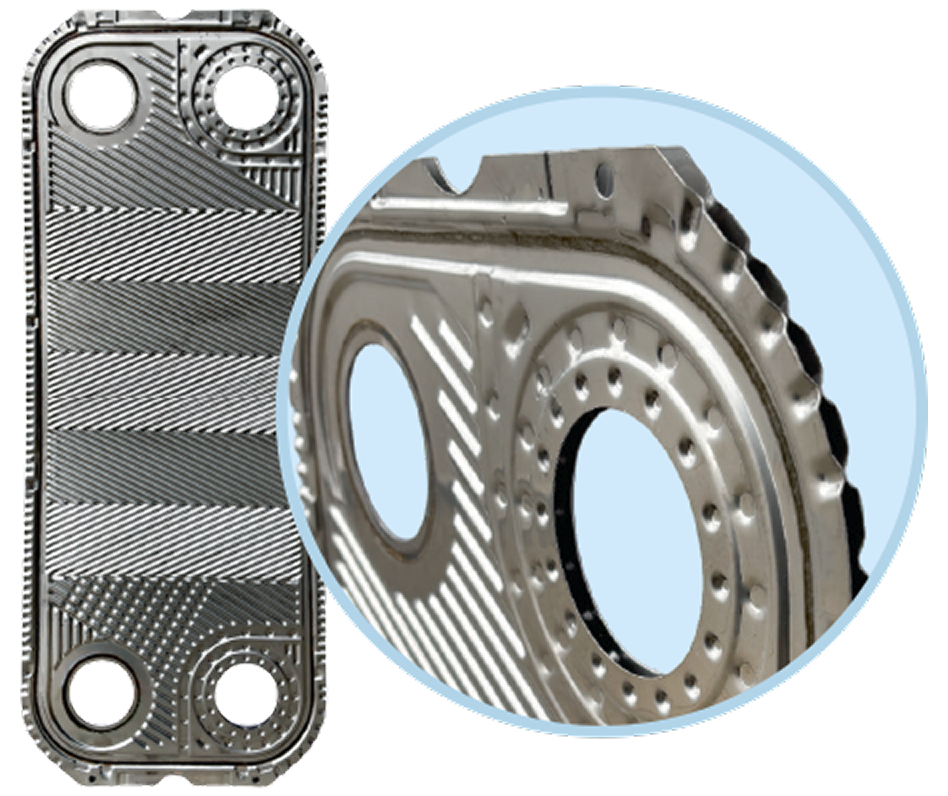

Теплообменники ВТ-02 изготавливаются в полуразборном виде (свариваются две пластины и образуют секцию).
Толщина листа пластин составляет 0,7 мм, что способствует увеличению запаса прочности
.
Типы присоединения теплообменника к трубопроводам
Вид сверху:
Ф1 – фланцевое на плите
Ф2 – фланцевое на патрубке
Ф3 – фланцевое на патрубке с переходом
Ф4 – фланцевое на патрубке, смещенное
Ф5 – фланцевое на патрубке с переходом, смещенное
Ф6 – фланцевое на плите (фланец нестандартный)
Р1 – резьбовое на патрубке
Типы присоединения
| Тип пластины | DN присоединения, мм | Одноходовой | Многоходовой | ||
|---|---|---|---|---|---|
| Базовое исполнение | Под заказ | Базовое исполнение | Под заказ | ||
| 0,06 | 25 | Р1 | Ф2 | Р1 | Ф2 |
| 32 | Р1 | Ф4 | Р1 | Ф4 | |
| 40 | Р1 | Ф4 | Р1 | Ф4 | |
| 50 | Ф4 | Р1 | Ф4 | Р1 | |
| 0,14 | 32 | Р1 | Ф4, Ф6 | Р1 | Ф4 |
| 40 | Р1 | Ф4, Ф6 | Р1 | Ф4 | |
| 50 | Ф6 | Ф4, Р1 | Ф4 | Р1 | |
| 0,2 | 50 | Ф2 | — | Ф2 | — |
| 65 | Ф4 | — | Ф4 | — | |
| 80 | Ф4 | — | Ф4 | — | |
| 0,25 | 80 | Ф3 | — | Ф3 | — |
| 100 | Ф2 | Ф1 | Ф2 | Ф1 | |
| 125 | Ф5 | — | Ф5 | — | |
| 150 | Ф5 | — | Ф5 | — | |
| 0,27 | 50 | Ф1 | Ф2, Р1 | Ф1 | Ф2, Р1 |
| 65 | Ф1 | Ф2 | Ф1 | Ф2 | |
| 80 | Ф6 | Ф4 | Ф6 | Ф4 | |
| 100 | Ф5 | — | Ф5 | — | |
| 0,31 0,36 0,41 |
80 | Ф3 | — | Ф3 | — |
| 100 | Ф2 | Ф1 | Ф2 | Ф1 | |
| 125 | Ф5 | — | Ф5 | — | |
| 150 | Ф5 | — | Ф5 | — | |
Важно!
При отсутствии информации в опросном листе о типе присоединения теплообменника к трубопроводу производитель изготавливает теплообменник в базовом исполнении.
Компоновка теплообменников
- Принципиальная схема одноходового теплообменника
- Принципиальная схема двухходового теплообменника

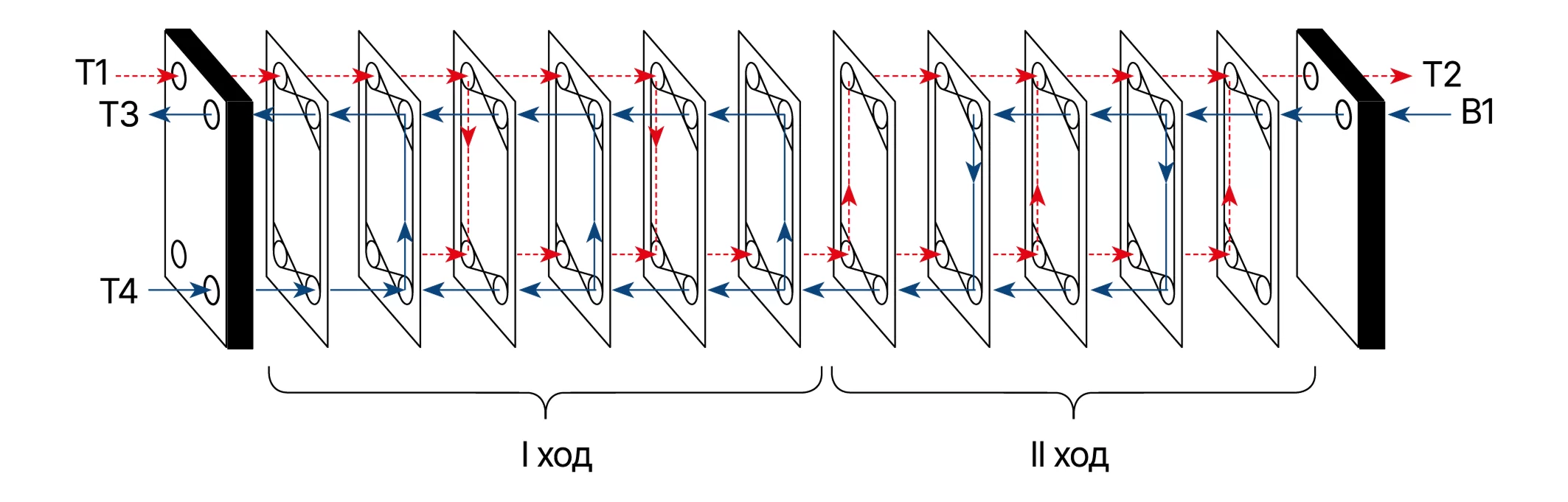

- Принципиальная схема двухходового теплообменника с циркуляционным патрубком
- Принципиальная схема двухходового теплообменника МГВ
.
