Теплосчетчики CКМ-2

Производство ООО «Вогезэнерго», г. Минск, Республика Беларусь (BY), зарегистрированы в государственном реестре средств измерений № РБ 03 10 4364 21 и допущены к применению в Республике Беларусь. Теплосчетчики и счетчики воды СКМ-2 соответствуют требованиям ТУ BY 101138220.007-2010, ГОСТ Р 51649, ГОСТ EN1434, ГОСТ ISO 4064. Теплосчетчики СКМ-2 включены в государственный реестр средств измерений РФ, № 84819-22 от 03.03.2022г. и допущены к применению на территории Российской Федерации.

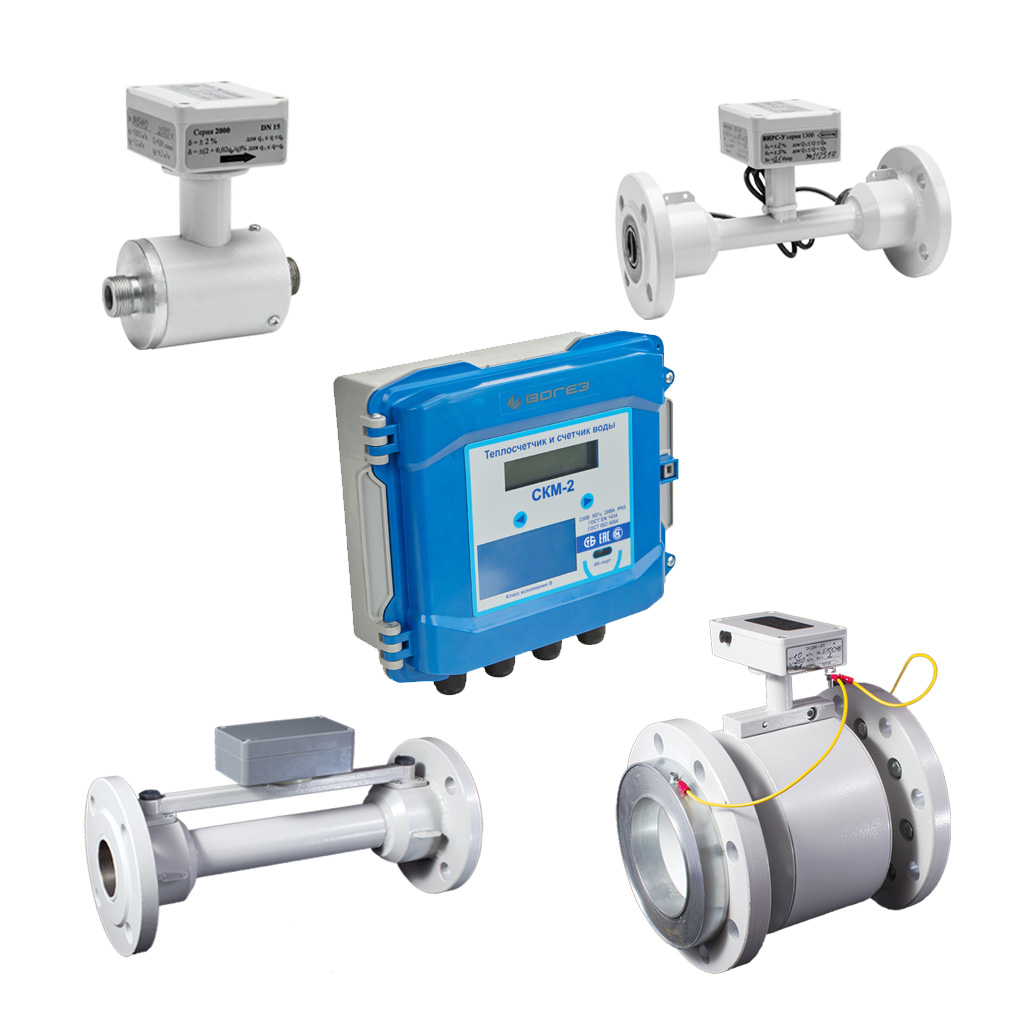

Теплосчетчик СКМ-2

Назначение

Теплосчетчик CКМ-2 предназначен для:

измерения параметров теплоносителя и вычисления количества тепловой энергии в системах теплоснабжения, в том числе в системах отопления, горячего водоснабжения, приточной вентиляции;
отображения времени наработки, текущего времени, текущих, итоговых и аварийных значений физических величин;
формирования и хранения в энергозависимой памяти, архивов параметров теплоносителя, архивов нештатных ситуаций, различных выходных сигналов пропорциональных расходу (импульсный и токовый выход)

Область применения теплосчетчика СКМ 2

теплоисточники, ИТП и ЦТП объектов теплопотребления;
системы охлаждения, кондиционирования (чиллеры);
узлы технического и коммерческого учета воды, жидкостей в производственных технологических линиях.

Теплосчетчик (вычислитель) может работать в системах диспетчеризации по проводным, оптическим, Ethernet, GSM/GPRS каналам. Теплосчетчик может работать: с серийно выпускаемыми GSM/GPRS модемами (Siemens Мс35, Взлет АССВ-030, IRZ ATM-21), системой сбора информации Индел, концентратором данных EN Reader и другими системами диспетчеризации, поддерживающими протоколы передачи данных M-Bus и ModBus RTU.

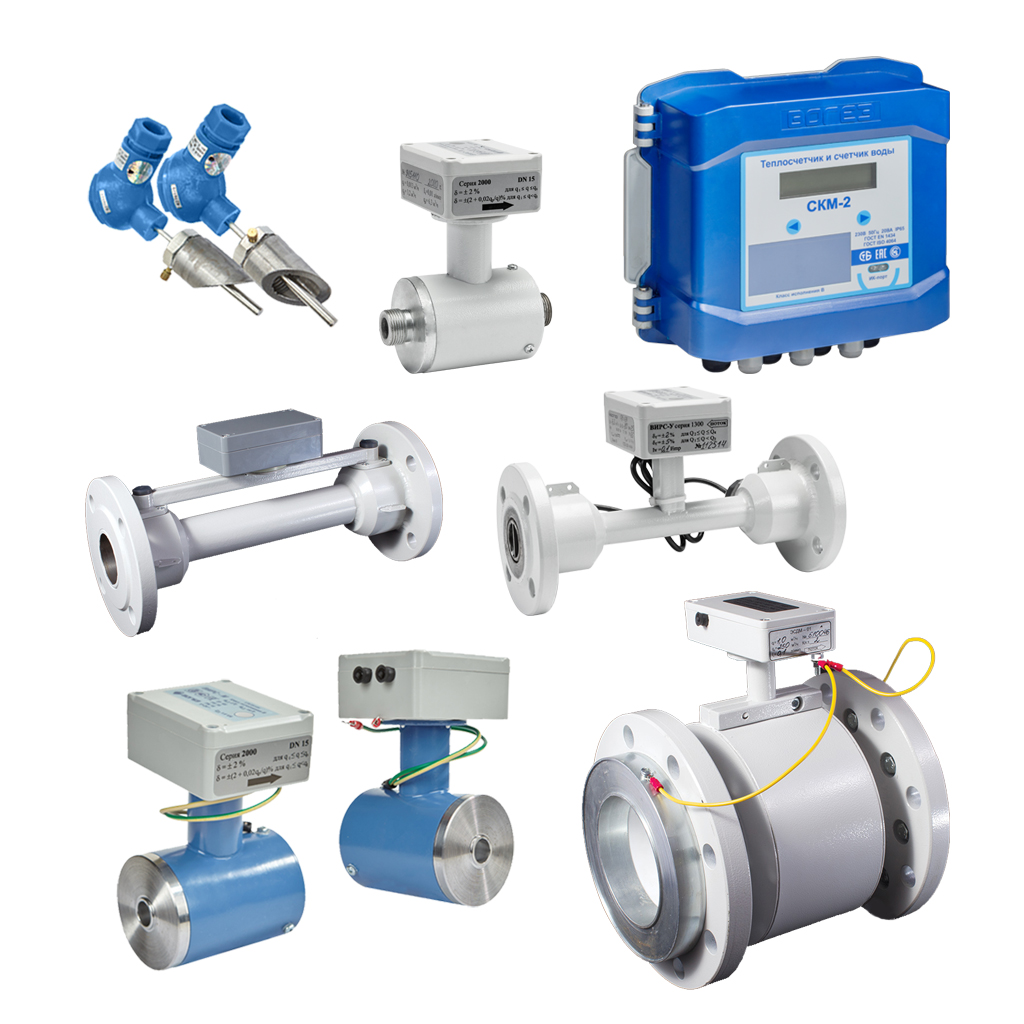

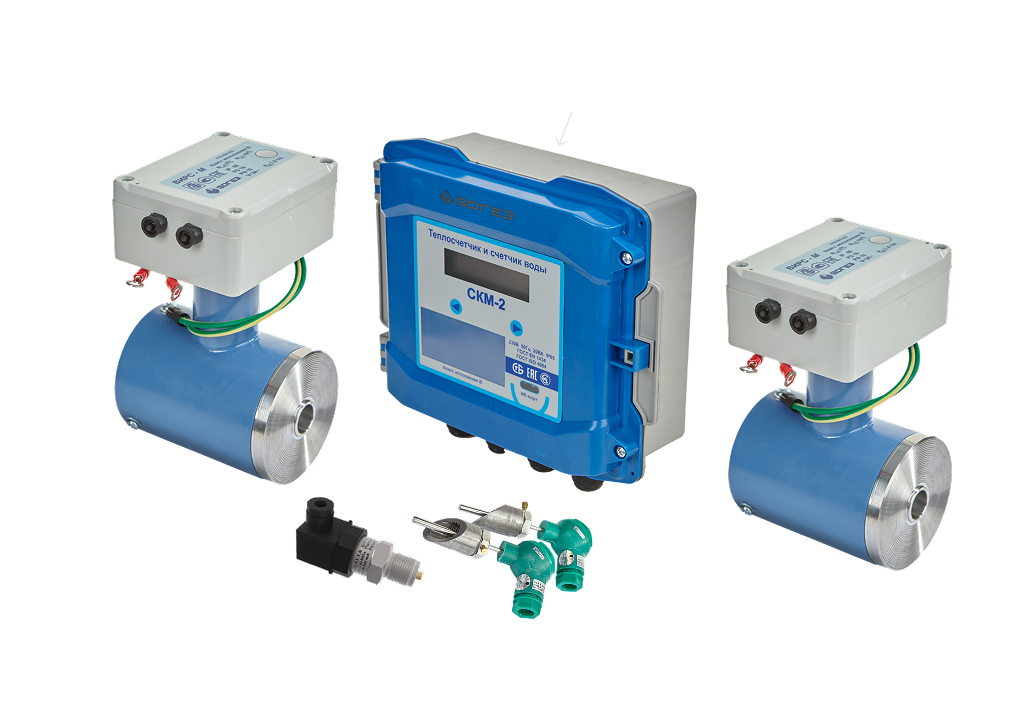

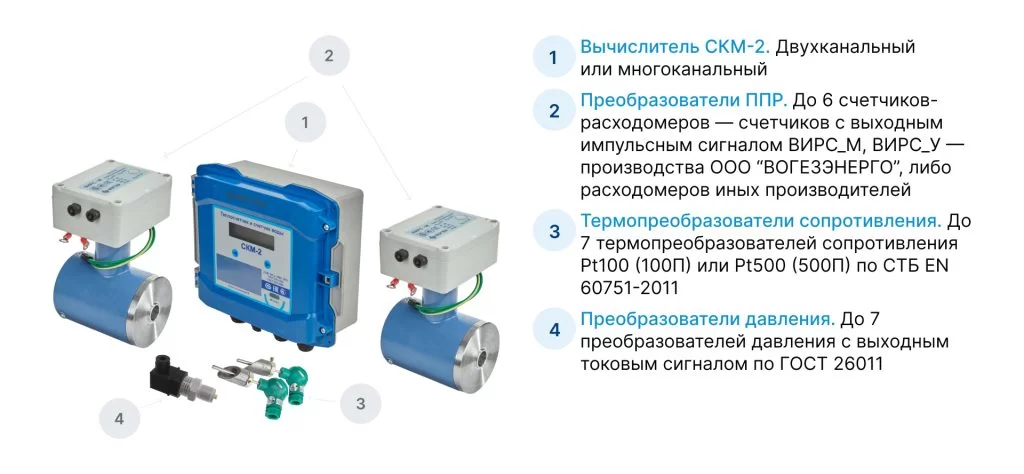

Состав теплосчетчика СКМ 2

Отличительные особенности

вычислитель СКМ-2 позволяет одновременно вести учет в двух независимых системах теплоснабжения: Система 1 и Система 2. Для каждой из систем разработаны
исполнения и назначения приборов, формулы расчета тепловой энергии и массы;
способность ведения одновременного учета: тепловой энергии – до 3-х контуров; расхода воды – до 6 контуров;
возможность подключения и одновременной работы до 6 расходомеров-счетчиков с выходным импульсным сигналом (ВИРС-М/ВИРС-У);
возможность подключения до 7 термопреобразователей сопротивления Pt500 (500П), Pt100 (100П) и до 7 преобразователей давления с выходным токовым сигналом 4-20 мА;
возможность дистанционной передачи данных и подключения GSM/GPRS/ LTE, NB – IoT модемов и интеграции в системы телеметрии мобильных операторов.

Пример заказа теплосчетчика и счетчика воды СКМ 2

Теплосчетчик и счетчик воды СКМ-2 М50 У50.25.20 в составе

вычислитель СКМ-2 (система U1, A1) — 1 шт;
счетчик-расходомер электромагнитный ВИРС-М DN50 — 1 шт,
счетчик-расходомер ультразвуковой ВИРС-У DN50 — 1 шт;
счетчик-расходомер ультразвуковой ВИРС-У DN25 — 1 шт
счетчик-расходомер ультразвуковой ВИРС-У DN20 — 1 шт
комплект термопреобразователей сопротивления — 2 шт.

Технические характеристики теплосчетчика СКМ-2

каналы измерения расхода — 5 (для двухканального — 2);
каналы измерения температуры — 6 (для двухканального -3);
каналы измерения температуры — 6 (для двухканального -2);
диапазон измерения температур от 0 до 150°С;
диапазон измерения разности температур от 2 до 150°С;
входные сигналы измерения давления 0 — 5 мА, 0 — 20 мА, 4 — 20 мА;
программируемый вес входного импульса расходомера;
ведение календаря и учет текущего времени;
возможность ведения учета одновременно в двух независимых системах теплопотребления;
длина линий связи «расходомер — вычислитель» и «термопреобразователь — вычислитель» — до 400 м;
возможность измерения или программирования значений давления;
ведение архива часового, суточного, месячного, нарастающим итогом, нештатных ситуаций;
отображение итоговых, текущих и архивных значений;
отображение и возможность изменения конфигурации теплосчетчика пользователем;
учет времени работы при включенном питании;
учет общего времени нормальной работы хотя бы одной системы;
учет общего времени нормальной работы отдельно 1-ой и 2-ой системы;
учет времени неисправности каждого преобразователя расхода или температуры;
учет времени неисправности отдельно 1-ой и 2-ой системы;
учет времени выхода значений расхода, температуры и разности температур теплоносителя за установленные пределы;
интерфейсы: ИК-порт, RS232, RS485, M-bus, CL, протоколы обмена — M-bus, Modbus RTU, Modbus TCP;
питание вычислителя — от сети переменного тока 230 В.

Характеристика	Значение
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254	IP65
Климатические условия при эксплуатации: — температура окружающей среды, °С: — относительная влажность окружающего воздуха, % — атмосферное давления, кПа:	от 5 до +55 до 93, при температуре 25 °С от 84,0 до 106,7
Масса, кг, не более:	1,5
Средний срок службы, лет, не менее:	12

Исполнения теплосчетчиков СКМ 2

Теплосчетчики и счетчики воды могут измерять тепловую энергию и другие параметры жидкости одновременно в двух независимых системах теплоснабжения. Теплосчетчики имеют несколько исполнений, обозначений, назначений и формул расчета тепловой энергии.

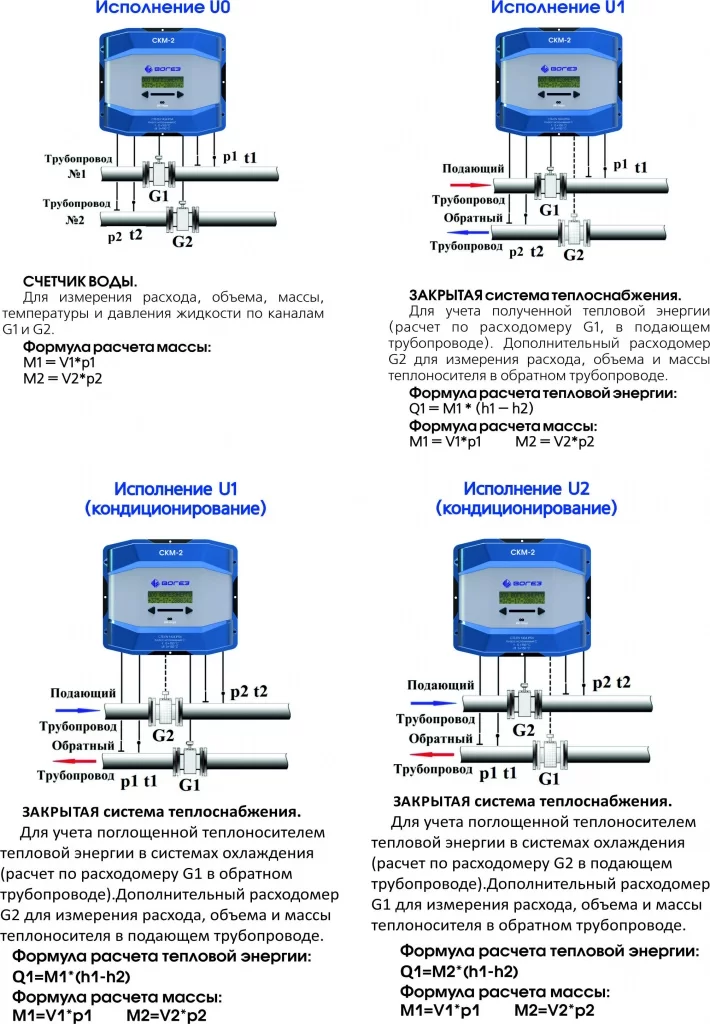

Исполнения теплосчетчиков СКМ 2 схема
