Клапаны регулирующие проходные седельные муфтовые ВКСР DN15-DN50 (латунь)
Назначение: для регулирования расхода рабочих сред, протекающих по трубопроводам.
Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %.
Температура рабочей среды: от 1 °С до 130 °С.
Присоединение к трубопроводу: муфтовое.
Двухходовые регулирующие клапаны устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.
Материалы деталей клапанов регулирующих проходных седельных муфтовых ВКСР DN15-DN50:
| Деталь | Тип материала |
| Корпус | латунь |
| Шток | нержавеющая сталь |
| Плунжер | PTFE – DN15, DN20, DN32-DN50;латунь – DN25; |
| Уплотнение штока | EPDM |
| Направляющие штока | PTFE |
| Уплотнение затвора | PTFE – DN15, DN20, DN32-DN50;«металл по металлу» – DN25; |
| Драгоценные металлы | не содержит |
Регулирующие муфтовые седельные латунные клапаны ВКТР DN15-DN50 комплектуются электрическими исполнительными механизмами (ЭИМ) ВЭП:
- с управляющим сигналом ~220 В, 50 Гц; (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
- с управляющим сигналом 24 В постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями;
- с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
- с встроенным контроллером (интеллектуальный электропривод);
- с функцией безопасности (самовозврат в задаваемое положение);
- с резервным источником питания;
- с универсальным управлением (аналоговым и трехпозиционным), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
- со степенью защиты IP54 или IP65.
ЭИМ оснащены ручным дублером.
Подобрать двухходовой регулирующий клапан Вы можете с помощью программы подбора оборудования, размещенной на нашем сайте. По согласованию с заказчиком возможна установка ЭИМ других марок и производителей.
Технические характеристики двухходового регулирующего клапана ВКСР из латуни
|
Наименование параметров |
Значение параметров |
||||||
|
Номинальный диаметр DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
|
Присоединение |
G½ |
G¾ |
G1 |
G1¼ |
G1½ |
G2 |
|
|
Номинальное давление PN, МПа |
2.0 |
||||||
|
Условная пропуская способность Kvy, м³/ч |
2,5 |
2,5 |
5 |
10 |
16 |
25 |
|
|
Условный ход штока, мм |
16 |
16 |
16 |
16 |
16 |
20 |
|
|
Относительная протечка, % от Kvy, не более |
0,1 |
||||||
|
Максимальный перепад давления на клапане, закрываемый ЭИМ, МПа * |
|||||||
|
ВЭП-ХХХ-700 |
1,6 |
1,0 |
0,7 |
0,5 |
|||
|
ВЭП-ХХХ-1600 |
1,6 |
1,6 |
1,0 |
0,6 |
0,4 |
||
|
ВЭП-ХХХ- 2700 |
1,6 |
1,4 |
1,0 |
||||
|

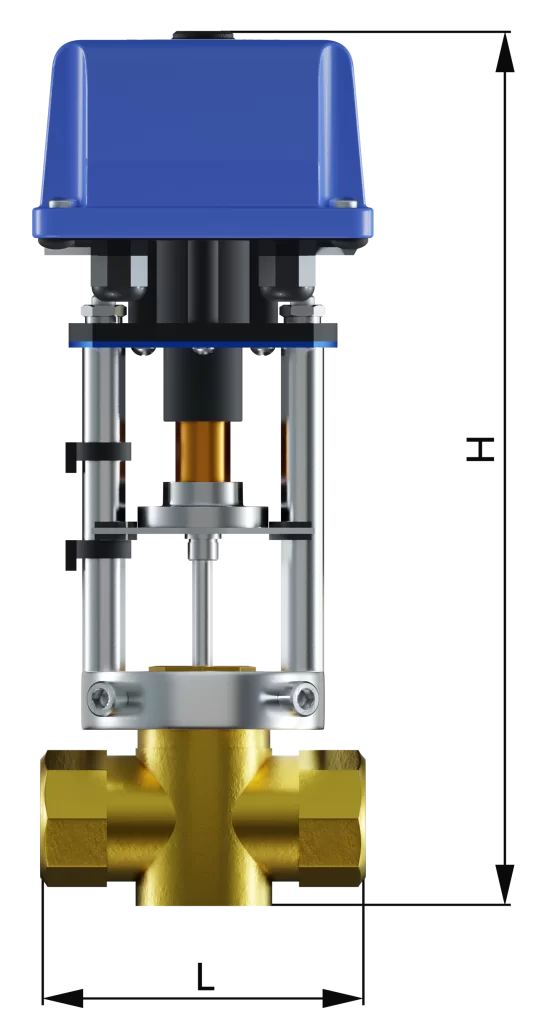

Строительная длина, L, мм |
61 |
69 |
80 |
90 |
110 |
125 |
|
|
Высота с ЭИМ ВЭП, мм, не более |
290 |
290 |
300 |
305 |
310 |
320 |
|
|
Масса с ЭИМ ВЭП, кг, не более |
2,8 |
2,8 |
3,0 |
3,2 |
3,5 |
4,0 |
|
* Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на клапане принимать не более 0,2 МПа. При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций. В таблице указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом (ЭИМ).
